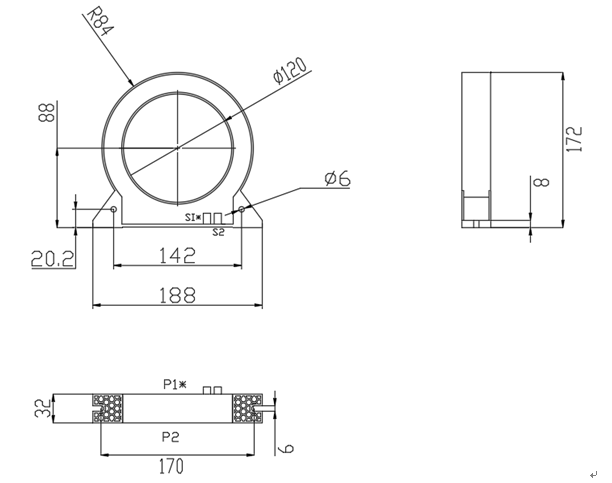

外形尺寸: 單位:mm（誤差±1mm）

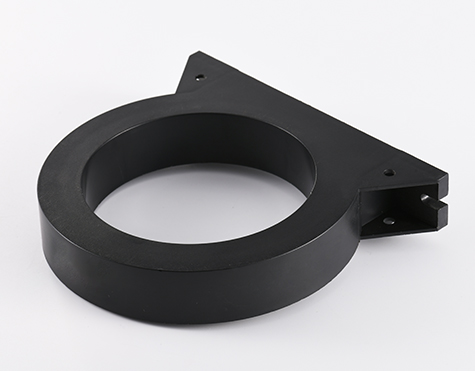

    NOTE:  1  產品外殼采用阻燃PC/ABS合金材料；外殼顏色：黑色，黑色環氧樹脂封裝。

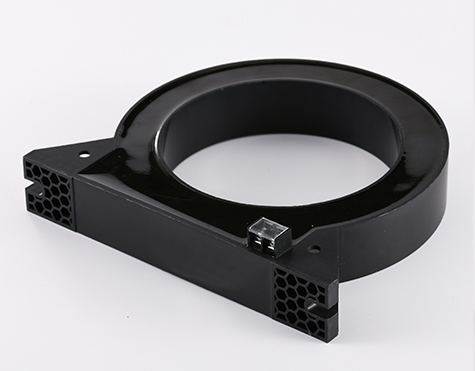

                2  次級輸出方式采用端子輸出；端子：黑色柵欄式端子，型號U230

電原理圖及繞制結構圖：

     NOTE1:P1、P2為輸入側，S1、S2為輸出側

電氣參數:

平衡特性測試:

可靠性試驗:

其他項目

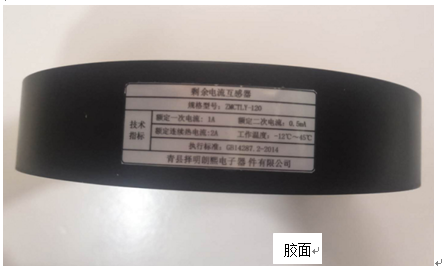

    1 標簽位置和示例：

    2 外形外觀要求

           表面無腐蝕、涂覆層脫落和起泡現象，無明顯劃傷、裂痕、孔洞等機械損傷。

           端子螺絲應在出貨階段鎖緊,防止松動脫落。

    3  安裝要求

           剩余電流互感器互安裝方式要求供應商應提供可靠安裝方式,推薦安裝方式如下

           ZMCTLY-120  底座導軌安裝、側面導軌安裝

           底座導軌安裝：

          側面導軌安裝：

附表1：

    準確度(-10℃～+55℃)

   準確度(-25℃～-10℃)&(+55℃～+70℃)
